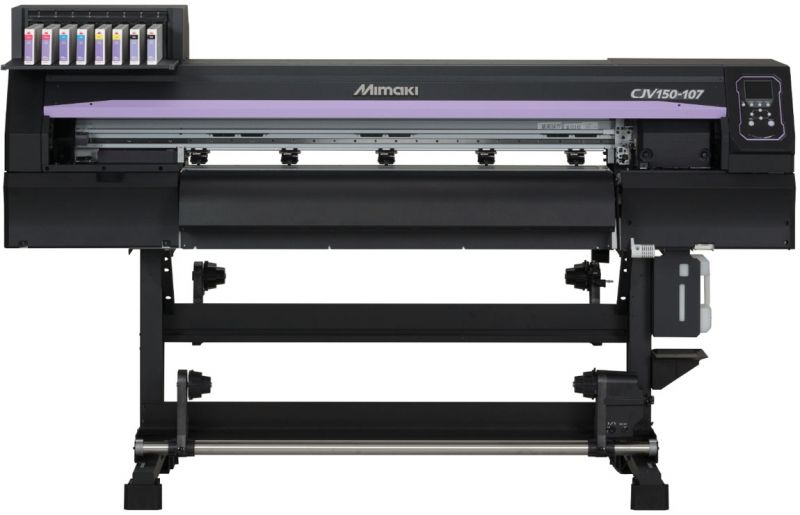

MIMAKI СJV150-107
Mimaki CJV150 - новейшая серия доступных высокопроизводительных сольвентных плоттеров с совмещенными функциями печати и высокоточной контурной резки, предназначенных для самого широкого спектра применений в наружной и интерьерной рекламе, автомобильной графике, упаковке и этикетке, выставочной и транспортной рекламе.
В сольвентные плоттеры серии CJV150 заложены широкие функциональные возможности, поддерживаемые системами контроля качества печати, передовыми запатентованными технологиями Mimaki и новыми техническими решениями, обеспечивающими стабильное качество печати, высокоточную контурную резку, производительность и удобство работы оператора.
Плоттеры Mimaki CJV150 оснащены быстродействующей пьезоэлектрической печатающей головкой, работающей по технологии переменного объема капли, благодаря которой достигается превосходная производительность до 56,2 кв.м/час.
В Mimaki CJV150 используются экосольвентные чернила SS21 в расширенной цветовой палитре, включающей, помимо стандартного набора CMYK, светло-голубой, светло-пурпурный, оранжевый, светло-черный, белый и металлизированный цвета.
Плоттеры Mimaki серии CJV150 являются универсальными комплексами и позволяют при небольших начальных инвестициях и текущих затратах производить широчайший ассортимент печатной продукции. Эти модели ориентированы на рекламные предприятия, требующие высокого качества печати, производственной гибкости и надежной работы оборудования. Mimaki CJV150 просты в эксплуатации и не требовательны в обслуживании, они с успехом подойдут как профессионалам, так и тем, кто делает первые шаги в области широкоформатной печати.

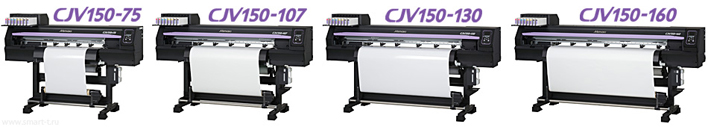

Серия плоттеров Mimaki CJV150 представлена четырьмя моделями
- CJV150-75. Самая доступная модель в линейке плоттеров CJV150. Оптимально подходит для оперативного изготовления простых этикеток, наклеек, POS-материалов и напольной графики. Максимальная ширина материала – 810 мм.
- CJV150-107. Обеспечивает оперативный вывод высококачественной полиграфической продукции. Идеально подходит для печати баннеров, полотен мобильных стендов, выставочной и напольной графики, широкоформатных постеров и афиш, художественных репродукций. Максимальная ширина материала – 1100 мм.
- CJV150-130. Плоттер предназначен для печати POS-материалов, широкоформатных постеров, художественных репродукций, уличной рекламной графики. Чуть большие относительно CJV150-107 размеры позволяют использовать эту модель уже более широко. Максимальная ширина материала – 1371 мм.
- CJV150-160. Старшая модель в линейке CJV150. Плоттер ориентирован на печать широкоформатной рекламной графики высокого качества, изображений для автостайлинга, лицевых поверхностей вывесок и крупногабаритных световых коробов. Большая рабочая ширина позволяет выполнять самые разнообразные печатные задачи. Максимальная ширина материала – 1620 мм.
Скорость печати плоттера Mimaki СJV150 (при печати экосольвентными чернилами SS21)
| Носитель |
Количество |
Режим печати |
Параметры печати |
Скорость печати, |
| цветов |
кв.м/час |
| ПВХ-пленка |
4 цвета |
Черновой |
540 х 720 dpi, 4 Pass, Bi-directional |
20 |
| Высокоскоростной |
720 х 720 dpi, 5 Pass, Bi-directional |
13 |
| Стандартный |
720 х 720 dpi, 6 Pass, Bi-directional |
11 |
| Высококачественный |
720 х 1440 dpi, 12 Pass, Bi-directional |
6 |
| Баннер |
4 цвета |
Сверхскоростной |
360 х 360 dpi, 1 Pass, Bi-directional |
56 |
| Черновой |
540 х 360 dpi, 2 Pass, Bi-directional |
36 |
| Высокоскоростной |
540 х 720 dpi, 4 Pass, Bi-directional |
20 |
| Стандартный |
720 х 720 dpi, 4 Pass, Bi-directional |
16 |
| Высококачественный |
720 х 1440 dpi, 10 Pass, Bi-directional |
7 |
| ПВХ-пленка |
8 цветов |
Черновой |
720 х 720 dpi, 8 Pass, Bi-directional |
8 |
| Высокоскоростной |
720 х 1080 dpi, 12 Pass, Bi-directional |
6 |
| Стандартный |
720 х 1080 dpi, 16 Pass, Bi-directional |
4 |
| Высококачественный |
720 х 1440 dpi, 18 Pass, Bi-directional |
4 |
| Баннер |
8 цветов |
Черновой |
360 х 360 dpi, 2 Pass, Bi-directional |
28 |
| Высокоскоростной |
540 х 360 dpi, 4 Pass, Bi-directional |
18 |
| Стандартный |
720 х 720 dpi, 8 Pass, Bi-directional |
8 |
| Высококачественный |
720 х 1080 dpi, 14 Pass, Bi-directional |
5 |
Универсальные функции контурной резки: качество и дополнительные возможности
В плоттерах Mimaki CJV150 предусмотрены все передовые функции резки, заложенные в "старшей" серии плоттеров CJV300. К ним, в частности, относятся: контурная резка по автоматически распознаваемым меткам; функция Over-cut, гарантирующая резку абсолютно замкнутых контуров и исключающая недорезанные фрагменты; Corner-cut, обеспечивающая качественную резку контуров с острыми углами; функция коррекции сегмента Segment correct function для высокоточной резки элементов, сгруппированных на длинных полотнах; функция Half-Cut для пунктирной контурной резки; функция Cut-and-print предварительной резки для беспрепятственной работы с тонкими материалами.Mimaki CJV150 - функция MAPS3
Передовая технология контроля качества печати Waveform Control Technology
Чернила каждого цвета отличаются по плотности, текучести и вязкости. Чтобы добиться правильного позиционирования чернильных капель на носителе, компания Mimaki разработала для плоттеров CJV150 оптимальную форму колебаний диафрагмы печатающей головки, которая позволяет независимо от физических свойств чернил выбрасывать чернильные капли всех цветов под одним и тем же углом без искажения их точной сферической формы. Этой уникальной технологией обеспечивается также правильное расположение капель независимо от их объема - 4, 14 или 35 пл. Функция Waveform Control Technology дает возможность, помимо прочего, с высокой четкостью воспроизводить тексты, тонкие линии и краевые участки элементов изображения.
Инновационная система Mimaki Advanced Pass System (MAPS3) обеспечивает стабильно высокое качество печати
Как правило, полосы, образующиеся при каждом проходе печатающих головок, имеют четко очерченные границы, поэтому любая межпроходная несогласованность может приводить к появлению паразитных полосок и к цветовым наложениям в пограничных зонах. Фирменная функция Mimaki MAPS3, реализованная в плоттерах Mimaki CJV150, устраняет подобные погрешности имитацией печати градаций: на границах последовательных проходов распыляются дополнительные чернильные капли, границы размываются и возникающие недостатки компенсируются.
Капли большого объема для качественной высокоскоростной печатиMimaki CJV150 - капли большого объема для качественной высокоскоростной печати
Печатающие головки, которыми оснащены плоттеры Mimaki CJV150, генерируют капли трех объемов – 4, 14 и 35 пл. Капли малого объема формируют высококачественное изображение с высоким разрешением, а крупные капли используются при высокоскоростном выводе изображения и печати протяженных однородных монохромных заливок. Алгоритм распределения больших капель обеспечивает высокую плотность растра путем уменьшения расстояний между точками.
Система непрерывной подачи чернил Uninterrupted Ink Supply System (UISS)
Mimaki's UISS (Uninterrupted Ink Supply System) – это фирменная СНПЧ, которая обеспечивает бесперебойную подачу чернил. В режиме 4-цветной печати для каждого цвета устанавливаются два картриджа. Когда один картридж опустошается, система автоматически переключается на второй картридж того же цвета, позволяя осуществлять продолжительную печать без постоянного контроля оператора. Функция автоматического переключения сдвоенных картриджей освобождает пользователя от частой замены картриджей и от постоянного наблюдения за уровнем чернил. Яркие индикаторы синего цвета, установленные на картриджной платформе, указывают на используемые в текущий момент емкости, позволяя безошибочно осуществлять их замену. Красная индикация оповещает о наличии в системе отработанного картриджа или об отсутствии картриджа в слоте. Замена отработанных картриджей может осуществляться без прерывания печатного процесса.
Система непрерывной подачи чернил Mimaki Bulk Ink System (MBIS III)
Mimaki CJV150 - система непрерывной подачи чернил UISSДля повышения производительности печати, снижения себестоимости отпечатка и безостановочной печати протяженных заданий плоттеры Mimaki СJV150 опционально могут оснащаться экономичной системой непрерывной подачи чернил из емкостей большого объема (2 л на цвет). В плоттерах Mimaki СJV150 система MBIS III устанавливается непосредственно на картриджный блок и не требует дополнительного рабочего пространства.
Альтернативные системы непрерывной подачи чернил
В дополнение к оригинальным системам подачи чернил Mimaki UISS и MBIS компания Смарт-Т предлагает пользователям альтернативные баночные и пакетные СНПЧ собственной разработки, которые позволяют использовать недорогие чернила сторонних производителей. СНПЧ от компании Смарт-Т с емкостями большого объема гарантируют экономный расход чернил, позволяют снизить себестоимость печати и существенно повысить производительность. Поставляемые компанией Смарт-Т системы непрерывной подачи чернил устанавливаются без внесения в оборудование каких-либо конструктивных изменений.
Трехступенчатая интеллектуальная нагревательная система гарантирует оптимальный размер растровых точек
Mimaki CJV150 - интеллектуальная нагревательная системаЕсли температура носителя не адаптирована под печать надлежащим образом, формирование растровых точек оптимального размера и формы практически невозможно. В трехступенчатой интеллектуальной нагревательной системе, интегрированной в плоттеры Mimaki CJV150, температура в каждой зоне поддерживается на том уровне, который обеспечивает наилучшее качество отпечатка. Помимо этого, нагревательная система гарантирует быстрое высыхание чернил на поверхности носителя, что позволяет сохранить первоначальную яркость изображения и сразу после печати, не теряя времени, осуществлять дальнейшую работу с отпечатком.
Функция распознавания сбойных дюз Nozzle check unit (NCU) для поддержания стабильного качества
Плоттеры Mimaki CJV150 оснащены оригинальной функцией NCU распознавания сбойных дюз. Вышедшие из строя дюзы определяются автоматически путем сенсорного мониторинга чернильных капель. При выявлении засоренной дюзы система NCU автоматически активизирует функцию чистки. Если работоспособность дюзы не восстанавливается чисткой, автоматически подключается функция компенсации сбойных дюз (NRS). Контроль дюз осуществляется специальным датчиком через заданные интервалы времени. Интервалы мониторинга устанавливаются индивидуально для каждого режима печати. Функция NCU позволяет избегать дополнительных производственных затрат, обусловленных выпуском бракованной продукции.
Функция компенсации сбойных дюз Nozzle recovery system (NRS) для поддержания высокой производительности
Ранее, когда стандартная функция чистки печатающих головок не приносила положительных результатов, приходилось останавливать печать и ждать технического специалиста для восстановления работоспособности печатающей системы. Работа печатника могла возобновиться только после завершения операций по техническому обслуживанию. Система NRS, реализованная в плоттерах Mimaki СJV150, дает возможность даже при выпадении части дюз до приезда сервисного инженера продолжать печатать, обеспечивая неизменное качество путем замещения дефектных дюз исправными.
Функция зажима материала с автоматическим переключением
Функция зажима материала с автоматическим переключением усилия прижима Clamp-pressure automatic-switching позволяет избавить оператора от ручных регулировок в процессе всего цикла печати/резки. В соответствии с рабочими установками и типом материала система плоттера CJV150 сама регулирует число задействованных прижимных роликов и давление, обеспечивая оптимальное перемещение носителя, как в процессе печати, так и во время контурной резки.
Быстросохнущие экосольвентные чернила SS21 поддерживают печать в высокоскоростных режимах
Новая химическая формула чернил SS21 явилась результатом передовых технологических разработок, серьезных знаний в вопросе струйной печати и богатого опыта специалистов Mimaki. Высокая скорость высыхания чернил на поверхности носителя достигается за счет оптимальной сбалансированности проникновения пигментных частиц в поверхность материала и скорости испарения рабочего растворителя. На общую производительность положительно влияет и тот факт, что в скоростных режимах печать может осуществляться с высокой плотностью без блокировки дюз и перелива чернил. Отпечатки, выполненные чернилами SS21, мгновенно по завершению печати готовы к последующим манипуляциям.
Чернильные конфигурации чернил Mimaki SS21
C M Y K
C M Y K Lc Lm Lk Or
C M Y K Lc Lm W
C M Y K Lc Lm W Si
Чернила Mimaki SS21 дополнительных цветов расширяют возможности цветопередачи и помогают добиться исключительного качества монохромной графикиОранжевые чернила Mimaki SS21
Для улучшения качества полноцветных и монохромных изображений цветовая палитра экосольвентных чернил SS21 была дополнена оранжевым и светло-черным цветами.
Оранжевые чернила (Or) расширяют цветовой охват и позволяют с высокой точностью воспроизвести 94,8 % цветов колориметрических атласов PANTONE. Расширенная цветовая гамма дает возможность улучшить цветопередачу, например, при печати фотографических натюрмортов со свежими овощами и фруктами, а также с высокой степенью достоверности воспроизвести сложные корпоративные цвета.
Светло-черные чернила (Lk) обеспечивают оптимальный баланс по серой шкале и позволяют добиться плавных градиентных переходов без видимого растра и нежелательных цветовых смещений (в область красного или зеленого) при печати черно-белых изображений, а также достичь естественной цветопередачи телесных оттенков.
Светло-черные чернила Mimaki SS21
Белые чернила для яркой и насыщенной графики
Использование белых чернил дает возможность осуществлять печать на прозрачных, цветных и темных поверхностях без снижения яркости изображения, вызванного светопропусканием основы и без цветовых искажений, обусловленных цветом используемого материала. Белые чернила Mimaki SS21 отличаются от конкурирующих существенно повышенной плотностью (на 25 %), гарантирующей высокую степень укрывистости. Это качество позволяет сократить общий расход чернил и при этом получить насыщенные и контрастные изображения. Формула белых чернил SS21 разрабатывалась с учетом эволюции скоростных характеристик плоттеров Mimaki. Чернила SS21 стабильно себя ведут в высокоскоростных режимах печати и позволяют повысить общую производительность.
Система рециркуляции белых и металлизированных чернил (MCT)
Фирменная система Mimaki рециркуляции белых и металлизированных чернил предотвращает выпадение пигмента в осадок и обеспечивает стабильную работу печатного узла. Система избавляет оператора от постоянного контроля состояния белых и металлизированных чернил в картриджах и, соответственно, качества печати. Кроме того, система MCT способствует сокращению чернильных отходов и, тем самым, уменьшает производственные затраты и минимизирует негативное влияние на экологию.
Металлизированные чернила Silver для спецэффектовМеталлизированные чернила Silver - Mimaki SS21
Металлизированные чернила SS21 нового поколения предоставляют возможность производить уникальную печатную продукцию с цветными зеркальными эффектами (поздравительные открытки, киноафиши, этикетки, фотографии персон в атласной одежде, дизайнерская упаковка) и достоверно воспроизводить металлические детали реальных объектов. Формула металлизированных чернил SS21 обеспечивает великолепный зеркальный эффект, который не приглушается даже ламинированием. Большим достоинством чернил Silver является возможность изготовления эксклюзивных изделий за один рабочий цикл без привлечения к печатному процессу других технологий – трафаретной печати или горячего тиснения фольгой.
Металлизированные чернила SS21 отличаются повышенной в 1,67 раза относительно чернил стандартной серии ES3 яркостью, что подтверждено лабораторными испытаниями, проведенными специалистами компании Mimaki.
В растровый процессор RasterLink6, которым комплектуются плоттеры Mimaki CJV150, вшита библиотека из 648 цветов-металликов, которые могут быть легко выбраны из программного пакета Adobe Illustrator и использованы практически в бесконечных цветовых комбинациях.
Сублимационные чернила Sb53 для печати с высокой плотностью
Сублимационные чернила на водной основе Mimaki Sb53 позволяют получать яркие цвета и печатать изображения с высокой оптической плотностью. Наилучшие результаты достигаются на полиэфирных тканях, которые широко применяются в производстве спортивной одежды и купальников. Сублимационные чернила Sb53 помимо декорирования утилитарной продукции используются для изготовления гибких рекламных знаков путем термотрансферной печати.
Чернильные конфигурации чернил Sb53
Bl M Y K Dk
Bl M Y K Dk Lbl Lm
Опциональная подсветка рабочего стола (ПРС)
Для удобства контроля печатного процесса и обслуживания печатного узла плоттеры Mimaki JV150 могут опционально оборудоваться системой подсветки рабочего стола (ПРС), разработанной инженерами научного отдела компании Смарт-Т. Подсветка позволяет без дополнительных источников освещения комфортно следить за качеством печати, загрузкой и перемещением материала, осуществлять профилактические и сервисные операции. Система подсветки рабочего стола легко и быстро монтируется, не мешает движению каретки и не осложняет работу операторов и сервисных инженеров.
Функция e-mail и SMS-оповещения
Посредством интернет-подключения через LAN-интерфейс информация о статусе плоттеров Mimaki JV150-130/160 посылается на установленный адрес электронной почты. Пользователь получает уведомление о начале и завершении печати задания, неожиданной остановке печати вследствие понижения уровня чернил до критического, нехватки материала или других ошибок. Оператор, независимо от удаленности, все время находится в курсе состояния плоттера, даже если печатный процесс остался без его контроля. Функция SMS-оповещения реализована в серии Mimaki JV-150 силами специалистов научного отдела компании Смарт-Т. На лицевую сторону корпуса плоттера вынесен GSM-модуль, посредством которого на мобильный телефон отсылается текстовое уведомление о начале/окончании печати задания и важных производственных ситуациях. Таким образом, оператору предоставляется возможность удаленно контролировать процесс печати и принимать оперативные меры в случае внештатной ситуации.
Растровый процессор Mimaki RasterLink6
Растровый процессор Mimaki RasterLink6 позволяет обрабатывать изображения, сохраненные в различных форматах, легко добиваться точного цветового воспроизведения, использовать несколько адаптированных ICC-профилей одновременно (что удобно при тестовой печати), рационально размещать изображения на виртуальном носителе, осуществлять фрагментирование, масштабирование, вырезание участков, повороты и другие операции, а также предварительный просмотр задания в основном окне. Простота использования ПО обеспечивается благодаря интуитивному следованию по понятным ярким иконкам. Для упрощения работы все параметры группируются в одном окне. Логически связанные одной операцией конфигурации параметров или наиболее часто используемые могут быть занесены в память. Контроль печатного процесса осуществляется на основном экране. Mimaki RasterLink6 поддерживает трехслойную печать с использованием белого цвета и печать металлизированными чернилами, все функции контурной резки, а также дает возможность в оперативном порядке загружать обновления.
| |
Mimaki СJV150-75 |
Mimaki СJV150-107 |
Mimaki СJV150-130 |
Mimaki СJV150-160 |
| Печатная система |
Пьезоэлектрическая головка с переменным объемом капли |
| Разрешение печати |
360 dpi, 540 dpi, 720 dpi, 1080 dpi, 1440 dpi |
| Максимальная ширина печати |
800 мм |
1090 мм |
1361 мм |
1610 мм |
| Максимальная ширина материала |
810 мм |
1100 мм |
1371 мм |
1620 мм |
| Чернила |
Экосольвентные SS21 |
Экосольвентные SS21 (10 цветов - CMYKLcLmLkOrWSi) |
| и цветовая конфигурация |
(10 цветов - CMYKLcLmLkOrWSi) |
Сублимационные Sb53 (7 цветов - Bl, M, Y, K, DK, LBl, Lm) |
| Поставка чернил |
SS21: картриджи 440 мл/пакеты 2 л, белые чернила и серебро-металлик – только картриджи 220 мл |
| Sb53: картриджи 440 мл/пакеты 2 л |
| Толщина носителя |
Не более 1 мм |
| Масса рулона |
Не более 40 кг |
| Внешний диаметр рулона |
Не более 250 мм |
| Применяемые стандарты |
VCCI class A, FCC class A, CE (EMC, Low Voltage and Machinery), CB, UL 60950-1ETL, RoHS, REACH, |
| CCC (в стадии подтверждения соответствия), RCM, Energy Star |
| Интерфейс |
USB 2.0, LAN (e-mail-оповещение) |
| Электропитание |
Однофазное (AC 100–120 В / AC 220–240 В) |
| Энергопотребление |
1,92 кВА |
| Условия эксплуатации |
Температура: 20 ° C - 30 ° C |
| Влажность: 35-65% RH (без конденсата) |
| Размеры (Ш х Г х В) |
1965 х 700 х 1392 мм |
2255 х 700 х 1392 мм |
2525 х 700 х 1392 мм |
2775 х 700 х 1392 мм |
| Вес |
126 кг |
142 кг |
157 кг |
168 кг |
